噜噜高清欧美内射短视频,老色鬼久久亚洲av综合,久久久久亚洲av成人无码,精品日产卡一卡二卡麻豆 ,久久精品国产成人

牌號 27MnCrB5-2
對應標準 EN ISO 683-2-2018
熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火合金鋼
Heat-Treatable Steels,Alloy Steels and Free-Cutting Steels--Part 2：Alloy Steels for Quenching and Tempering
歸類 合金鋼
27MnCrB5-2 化學元素成分含量(%)
成分 C Si Mn P S Cr Cu B
最小值 0.24 - 1.1 - - 0.3 - 0.0008
最大值 0.3 0.4 1.4 0.025 0.035 0.6 0.4 0.005
碳當量計算
27MnCrB5-2 機械性能
條件 熱處理或狀態(tài)
抗拉強度
σb
Mpa 		屈服點
σs
Mpa 		斷后伸長率或延伸率
δ
% 		斷面收縮率
ψ
% 		沖擊吸收能量
KV2
J
棒材,扁材,鍛件；d≤16或t≤8 淬火及回火（+QT） 1000~1250 ≥800 ≥14 ≥55
棒材,扁材,鍛件；16＜d≤40或8＜t≤20 淬火及回火（+QT） 900~1150 ≥750 ≥14 ≥55 ≥60
棒材,扁材,鍛件；40＜d≤100或20＜t≤60 淬火及回火（+QT） 800~1000 ≥700 ≥15 ≥55 ≥65
d=直徑/mm；t=厚度/mm

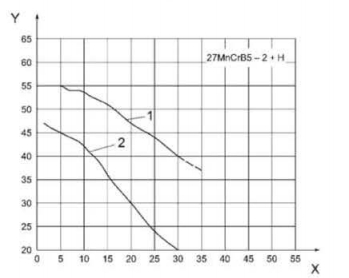

  • 淬透性帶范圍（H）、離開淬火端的距離/mm、硬度HRC的關系圖

    圖中:X-離開淬火端距離/mm；Y-硬度HRC；1-硬度上限；2-硬度下限

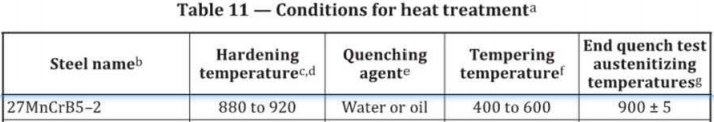

  • 熱處理制度（僅供參考）


27MnCrB5-2 對應不同標準
1 EN 10083-3-2006 淬火鋼和回火鋼 第3部分 合金鋼的交貨技術條件
2 ISO 683-2-2016 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火用合金鋼
3 EN ISO 683-2-2018 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火合金鋼
4 EN 10132-2021 熱處理冷軋窄帶鋼-交貨技術條件
5 NF EN 10083-3-2006 調(diào)質(zhì)合金結構鋼
注：數(shù)據(jù)僅供參考！如有疑問，請?zhí)顚?我要糾錯"！
版權說明：
⑴ 本網(wǎng)站的所有內(nèi)容（包括但不限于文字、圖片、音頻、視頻等）均受到版權保護，版權歸本網(wǎng)站所有；
⑵ 未經(jīng)授權，禁止以任何形式轉載、復制、傳播或用于其他商業(yè)用途；
⑶ 如需使用本網(wǎng)站內(nèi)容，請?zhí)崆矮@得授權。
