噜噜高清欧美内射短视频,老色鬼久久亚洲av综合,久久久久亚洲av成人无码,精品日产卡一卡二卡麻豆 ,久久精品国产成人

牌號 50CrMo4
對應(yīng)標準 ISO 683-2-2016
熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火用合金鋼
Alloy Steels for Quenching and Tempering
歸類 合金鋼
標簽 合金結(jié)構(gòu)鋼
說明 用于制作礦山機械、工程機械、石油機械、液壓、機床、汽車、起重設(shè)備等的軸、齒輪、連接件、結(jié)構(gòu)件。
50CrMo4 化學(xué)元素成分含量(%)
成分 C Si Mn P S Cr Cu Mo
最小值 0.46 0.1 0.5 - - 0.9 - 0.15
最大值 0.54 0.4 0.8 0.025 0.035 1.2 0.4 0.3
碳當量計算
50CrMo4 機械性能
直徑/厚度
d/t
mm		 熱處理或狀態(tài)
抗拉強度
σb
Mpa 		屈服點
σs
Mpa 		斷后伸長率或延伸率
δ
% 		斷面收縮率
ψ
% 		硬度
HBW 		沖擊吸收能量
KV2
J
棒材,扁材,鍛件；d≤16或t≤8 淬火及回火(+QT) 1100~1300 ≥900 ≥9 ≥40
棒材,扁材,鍛件；16＜d≤40或8＜t≤20 淬火及回火(+QT) 1000~1200 ≥780 ≥10 ≥45 ≥30
棒材,扁材,鍛件；40＜d≤100或20＜t≤60 淬火及回火(+QT) 900~1100 ≥700 ≥12 ≥50 ≥30
棒材,扁材,鍛件；100＜d≤160或60＜t≤100 淬火及回火(+QT) 850~1000 ≥650 ≥13 ≥50 ≥30
棒材,扁材,鍛件；160＜d≤250或100＜t≤160 淬火及回火(+QT) 800~950 ≥550 ≥13 ≥50 ≥30
棒材, 扁材, 鍛件, 半成品, 盤條 軟化退火 (+A) ≤248

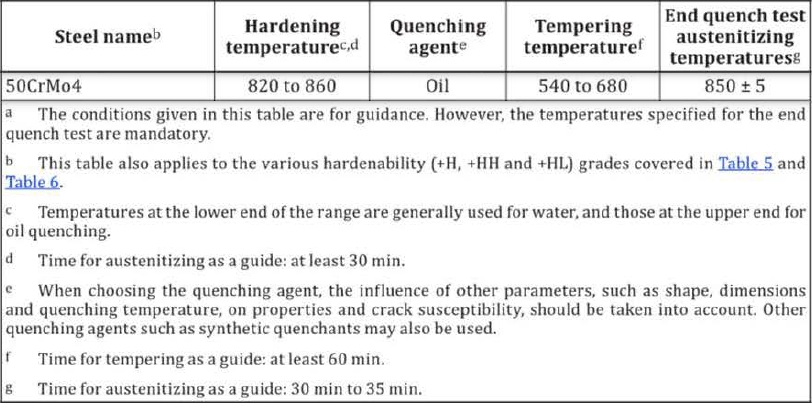

  • 熱處理制度（僅供參考）


1 近似對照表 淬火和回火用合金鋼
國際標準組織 歐標
ISO EN 數(shù)字牌號
50CrMo4 50CrMo4 1.7228
2 近似對照表 合金結(jié)構(gòu)鋼
中國 日本 美國 國際標準組織 德國 歐標 英國
GB JIS ASTM ISO W-Nr. L-Nr. EN 數(shù)字牌號 BS EN/BS
50CrMo SCM445 4150 50CrMo4 50CrMo4 1.7228 50CrMo4 1.7228 708M40
708M50
50CrMo4 對應(yīng)不同標準
1 ISO 683-18-1996 熱處理鋼、合金鋼和易切削鋼-第18部分：非合金和低合金鋼光亮產(chǎn)品
2 DIN 17200-1987 調(diào)質(zhì)鋼材的供貨技術(shù)條件
3 EN 10083-3-2006 淬火和回火鋼 第3部分 合金鋼的交貨技術(shù)條件
4 ISO 683-1-1987 熱處理鋼、合金鋼及易切削鋼 第1部分：直接淬硬非合金和低合鋼黑材
5 EN 10250-3-1999 一般工程用途的開模鋼鍛件.特種合金鋼
6 DIN 17230-1980 滾珠軸承鋼交貨技術(shù)條件
7 ISO 683-2-2016 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火用合金鋼
8 ISO 683-18-2014 熱處理鋼、合金鋼和易切削鋼 -- 第18部分：光亮鋼
9 EN ISO 683-2-2018 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火合金鋼
10 EN 10132-2021 熱處理冷軋窄帶鋼-交貨技術(shù)條件
11 NF EN 10083-3-2006 淬火和回火鋼 第3部分 合金鋼的交貨技術(shù)條件
12 JIS G 7105-2000 熱處理鋼、合金鋼和易切削鋼-第18部分：非合金和低合金鋼光亮產(chǎn)品
注：數(shù)據(jù)僅供參考！如有疑問，請?zhí)顚?我要糾錯"！
版權(quán)說明：
⑴ 本網(wǎng)站的所有內(nèi)容（包括但不限于文字、圖片、音頻、視頻等）均受到版權(quán)保護，版權(quán)歸本網(wǎng)站所有；
⑵ 未經(jīng)授權(quán)，禁止以任何形式轉(zhuǎn)載、復(fù)制、傳播或用于其他商業(yè)用途；
⑶ 如需使用本網(wǎng)站內(nèi)容，請?zhí)崆矮@得授權(quán)。
