噜噜高清欧美内射短视频,老色鬼久久亚洲av综合,久久久久亚洲av成人无码,精品日产卡一卡二卡麻豆 ,久久精品国产成人

牌號 54SiCr6
歐標鋼號 1.7102
對應(yīng)標準 EN 10089-2002
調(diào)質(zhì)彈簧用熱軋鋼 交貨技術(shù)條件
Hot rolled steels for quenched and tempered springs; technical delivery conditions
歸類 彈簧鋼
性能 強度 彈性 耐疲勞性 淬透性
54SiCr6 化學(xué)元素成分含量(%)
成分 C Si Mn P S Cr 更多
最小值 0.51 1.2 0.5 - - 0.5 Cu+10Sn ±0.60
最大值 0.59 1.6 0.8 0.025 0.025 0.8
? 未經(jīng)買方同意，不得隨意向鋼中添加表中未列的元素，冶煉精加工除外。采用一切必要措施以防在廢鋼和生產(chǎn)原料中帶入這些元素，因為其會削弱鋼的機械性能，降低鋼的適用性。
碳當量計算
54SiCr6 機械性能
條件 熱處理或狀態(tài)
抗拉強度
σb
Mpa 		屈服點
σs
Mpa 		斷后伸長率或延伸率
δ
% 		斷面收縮率
ψ
% 		硬度
HBW 		沖擊吸收能量
KV2
J
棒材, 桿材 +QT 1450~1750 ≥1300 ≥6 ≥25 - KU
≥8
棒材 +S - - - - ≤280 -
棒材, 桿材 +A - - - - ≤248 -
棒材, 桿材 +AC - - - - ≤230 -
+QT=淬火及回火；+S=冷剪處理；+A=軟化退火；+AC=球化退火
淬火淬硬溫度860°C±10°C，油冷，回火溫度450°C±10°C；

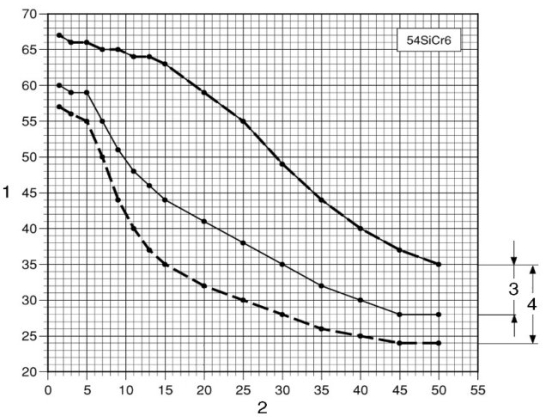

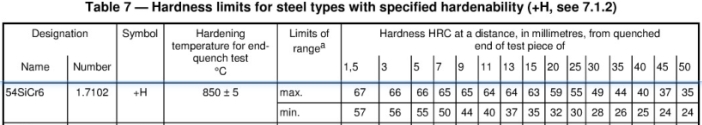

  • 淬透性帶范圍（H/HH）、離開淬火端的距離/mm、硬度HRC的關(guān)系圖

    圖中：1-硬度HRC；2-離開淬火端的距離/mm；3-HH等級；4-H等級

  • 附表



近似對照表 彈簧鋼
中國 中國臺灣 日本 韓國 美國 國際標準組織 德國 法國 俄羅斯 英國
GB ISC CNS JIS KS AISI UNS ISO DIN EN/DIN W-Nr. NF EN/NF GOST BS EN/BS
55SiCrA A21553 SUP12 SUP12 SPS8 9254 G92540 55SiCr6-3 54SiCr6 1.7102 54SiCr6
(55S7) 		55С2 54SiCr6

材料牌號對應(yīng)供應(yīng)商

告訴我在“材數(shù)庫”看到，將給您優(yōu)惠

1
主營: 螺紋鋼 中厚板 熱軋卷板 醫(yī)藥產(chǎn)品 增材制造
  • 聯(lián)系人：曾經(jīng)理
  • 手機： 13131116006
  • 微信：13131116006
線材5.5-30（mm)
54SiCr6 對應(yīng)不同標準
1 EN 10089-2002 調(diào)質(zhì)彈簧用熱軋鋼 交貨技術(shù)條件
2 DIN 17221-1988 需淬火、回火的熱軋彈簧鋼交貨技術(shù)條件
3 DIN EN 10089-2003 熱軋調(diào)質(zhì)彈簧用鋼技術(shù)條件
4 Q/BQB 516-2019 彈簧鋼盤條
注：數(shù)據(jù)僅供參考！如有疑問，請?zhí)顚?我要糾錯"！
版權(quán)說明：
⑴ 本網(wǎng)站的所有內(nèi)容（包括但不限于文字、圖片、音頻、視頻等）均受到版權(quán)保護，版權(quán)歸本網(wǎng)站所有；
⑵ 未經(jīng)授權(quán)，禁止以任何形式轉(zhuǎn)載、復(fù)制、傳播或用于其他商業(yè)用途；
⑶ 如需使用本網(wǎng)站內(nèi)容，請?zhí)崆矮@得授權(quán)。
